La risposta in breve: Un raffreddatore Peltier utilizza corrente continua per trasferire calore da una piastra a contatto con la pelle a un dissipatore di calore sul lato caldo, creando un raffreddamento a contatto locale piuttosto che raffreddare l'intera stanza.
La piastra fredda in un condizionatore d'aria indossabile può risultare sorprendentemente diversa dal flusso d'aria di un ventilatore da collo convenzionale. Quella sensazione è solitamente creata da un raffreddatore termoelettrico, chiamato anche raffreddatore TEC, modulo Peltier o cella Peltier. Non ha compressore né refrigerante in circolazione. Al contrario, utilizza la corrente elettrica per pompare calore attraverso un modulo compatto a stato solido.
Il modulo è solo una parte del sistema. Ogni watt di calore assorbito sul lato freddo deve attraversare il dispositivo e uscire dal lato caldo. L'energia elettrica utilizzata dal modulo diventa anch'essa calore da dissipare. Un prodotto indossabile quindi necessita di una piastra fredda, interfacce termiche, un diffusore di calore o dissipatore sul lato caldo, flusso d'aria, sensori di temperatura, elettronica di controllo e una batteria in grado di supportare la modalità selezionata.
Comprendere questo percorso termico completo rende più facile interpretare le affermazioni sulla temperatura, confrontare i prodotti e capire perché il contatto, le condizioni ambientali e il design della ventola modificano il risultato.
Cos'è un raffreddatore Peltier?
Un raffreddatore Peltier è una piccola pompa di calore a stato solido. Quando la corrente continua passa attraverso il modulo, una faccia assorbe calore e quella opposta lo rilascia. Invertendo la corrente si inverte la direzione del flusso di calore, motivo per cui lo stesso modulo termoelettrico può essere utilizzato sia per raffreddare che per riscaldare in un sistema opportunamente controllato.[1][2]
Un modulo tipico contiene molte coppie di elementi semiconduttori di tipo p e n tra piastre ceramiche. Gli elementi sono solitamente disposti elettricamente in serie e termicamente in parallelo. La corrente passa attraverso le coppie di semiconduttori, mentre il calore viene trasportato dal lato freddo verso quello caldo.[2][6]
Potresti vedere diversi nomi per lo stesso componente di base:
-
Raffreddatore Peltier enfatizza l'effetto fisico;
-
raffreddatore termoelettrico o raffreddatore TEC è comune nella documentazione tecnica;
-
cella Peltier si riferisce al modulo o alla cella;
-
modulo Peltier di raffreddamento è comune nelle ricerche di prodotti e componenti; e
-
modulo di raffreddamento termoelettrico è un termine tecnico descrittivo.
Questi nomi non ti dicono le prestazioni del prodotto finito. Un modulo nudo può creare una differenza di temperatura su un banco di laboratorio, ma un condizionatore d'aria indossabile deve funzionare mentre il calore entra dalla pelle, l'aria calda circonda il dispositivo e una piccola batteria alimenta sia il TEC che le sue ventole.
Per un confronto più ampio dei dispositivi termoelettrici, dei prodotti solo ventola, dei giubbotti refrigeranti e di altri formati, inizia con la nostra guida alla categoria condizionatore d'aria indossabile .
Come fa l'effetto Peltier a creare un lato freddo?
La spiegazione utile non richiede di trattare il modulo come se "producesse freddo". Esso sposta energia termica.
Quando la corrente continua scorre attraverso le coppie di semiconduttori di tipo p e n, i portatori di carica trasportano calore attraverso il modulo. A un insieme di giunzioni, il modulo assorbe calore; all'insieme opposto, lo rilascia. Cambia la direzione della corrente e le facce calda e fredda si invertono.[1][2]
Tre effetti agiscono contemporaneamente:
-
Il pompaggio di calore Peltier sposta il calore nella direzione desiderata. Questo è l'effetto che il prodotto utilizza per raffreddare la piastra di contatto.
-
La resistenza elettrica crea calore Joule. Più corrente può aumentare il pompaggio di calore, ma aumenta anche il riscaldamento resistivo all'interno del modulo.
-
Il calore si conduce indietro dal lato più caldo verso quello più freddo. Man mano che la differenza di temperatura cresce, questo flusso inverso indesiderato diventa più importante.
Questo spiega una curva di prestazione comune: aumentare la corrente può migliorare il raffreddamento fino a una regione operativa utile, ma più corrente non è automaticamente migliore. Una corrente più elevata aggiunge anche calore elettrico e aumenta il carico sul dissipatore di calore del lato caldo. Il punto di controllo migliore dipende dal carico termico, dalla temperatura del lato caldo, dalla temperatura desiderata del lato freddo e dalla potenza disponibile.[3][4]
Il raffreddamento Peltier è un trasferimento di calore attivo
Un dispositivo per collo solo ventola muove aria ambiente. Può migliorare il comfort supportando l'evaporazione del sudore e sostituendo l'aria calda vicino alla pelle, ma non refrigerare il flusso d'aria. Un condizionatore d'aria Peltier aggiunge trasferimento di calore attivo alla piastra di contatto, permettendo a quella superficie di operare a una temperatura inferiore a quella che raggiungerebbe solo con il flusso d'aria.
Il risultato è locale. Se una piastra fredda tocca la parte posteriore o i lati del collo, influisce principalmente sulla pelle sotto e immediatamente intorno a quella piastra. La sensazione può essere distinta anche quando l'area raffreddata è piccola. Questo è diverso dall'abbassare la temperatura della stanza e non è automaticamente una prova di un cambiamento della temperatura corporea centrale.
Lato freddo, lato caldo e dissipatore di calore: il percorso termico completo
Il diagramma utile più semplice è:
Skin → contact plate → thermal interface → TEC cold side → TEC hot side → heat spreader → heat sink → moving air
Ogni passaggio può limitare il risultato finale.
1. La piastra di contatto raccoglie il calore dalla pelle
La piastra visibile è solitamente una superficie termicamente conduttiva collegata al lato freddo del modulo. Distribuisce il raffreddamento su un'area che può essere più grande del TEC stesso e protegge il modulo dal contatto meccanico diretto.
Il buon contatto è importante. Una piastra che tocca solo su un bordo ha più resistenza termica di una piastra che si adagia uniformemente sull'area prevista. La forma del collo, l'apertura del dispositivo, la geometria della cerniera, la forza della molla, i capelli, i colletti e il movimento possono tutti cambiare l'area di contatto. Una pressione più forte può migliorare il trasferimento di calore, ma troppa pressione crea disagio. Il design indossabile è quindi un equilibrio tra contatto termico e vestibilità a lungo termine.
2. Il TEC pompa calore attraverso il modulo
Il lato freddo assorbe calore a una velocità comunemente rappresentata come Qc. Il valore raggiungibile non è fisso. Cambia con la corrente di ingresso, la temperatura del lato caldo, la temperatura del lato freddo e la differenza di temperatura attraverso il modulo.[4]
Due specifiche pubblicizzate sono facili da usare male:
-
Massima differenza di temperatura (
ΔTmax) è generalmente associata a un carico termico utile scarso o nullo sul lato freddo. -
Massima capacità di pompaggio di calore (
Qmax) è specificata vicino a una differenza di temperatura zero tra le facce del modulo.
Questi due massimi non si verificano allo stesso punto operativo. Un modulo Peltier di raffreddamento nudo che raggiunge una bassa temperatura della piastra a vuoto non prova che un prodotto indossabile manterrà la stessa temperatura mentre è premuto contro la pelle calda.
3. Il lato caldo riceve più calore di quanto il lato freddo ne abbia assorbito
Il sistema deve respingere sia il calore pompato dal lato freddo sia la potenza elettrica in ingresso:
Qh = Qc + Pin
Qui, Qh è il calore che lascia il lato caldo, Qc è il calore assorbito al lato freddo e Pin è la potenza elettrica fornita al TEC. Il modello termoelettrico di Ferrotec utilizza questo stesso bilancio energetico.[4]
Ad esempio, se un sistema assorbisse 2 watt alla piastra fredda mentre il modulo consumasse 4 watt, il lato caldo dovrebbe respingere circa 6 watt, prima di considerare separatamente il calore proveniente da ventole, elettronica di potenza e altri componenti vicini. Questo è un esempio esplicativo, non un'affermazione su alcun modello RANVOO.
4. Il dissipatore di calore rilascia calore all'ambiente
Il dissipatore di calore non è un accessorio. Fa parte del sistema di raffreddamento. Se non riesce a rilasciare calore abbastanza rapidamente, la sua temperatura aumenta. Ciò aumenta la differenza di temperatura su cui il TEC deve lavorare, riduce il pompaggio di calore utile e può riscaldare le superfici del prodotto vicine.[3]
I prodotti indossabili compatti di solito utilizzano convezione forzata: una ventola o soffiatore muove l'aria attraverso alette o un'altra struttura ad alta superficie. Geometria delle alette, area superficiale, portata d'aria, spazio di aspirazione e direzione dello scarico contano tutti. Bloccare l'aspirazione con capelli o colletto può quindi influire più del comfort del flusso d'aria - può ridurre la capacità del sistema termoelettrico di allontanare il calore dalla piastra fredda.
Lo scarico caldo non significa che la piastra di raffreddamento sia falsa. È prova che il calore sta lasciando il sistema. La questione ingegneristica è se il dispositivo mantiene il calore del lato caldo separato dal percorso freddo a contatto con la pelle e lo scarica senza causare un punto caldo scomodo.

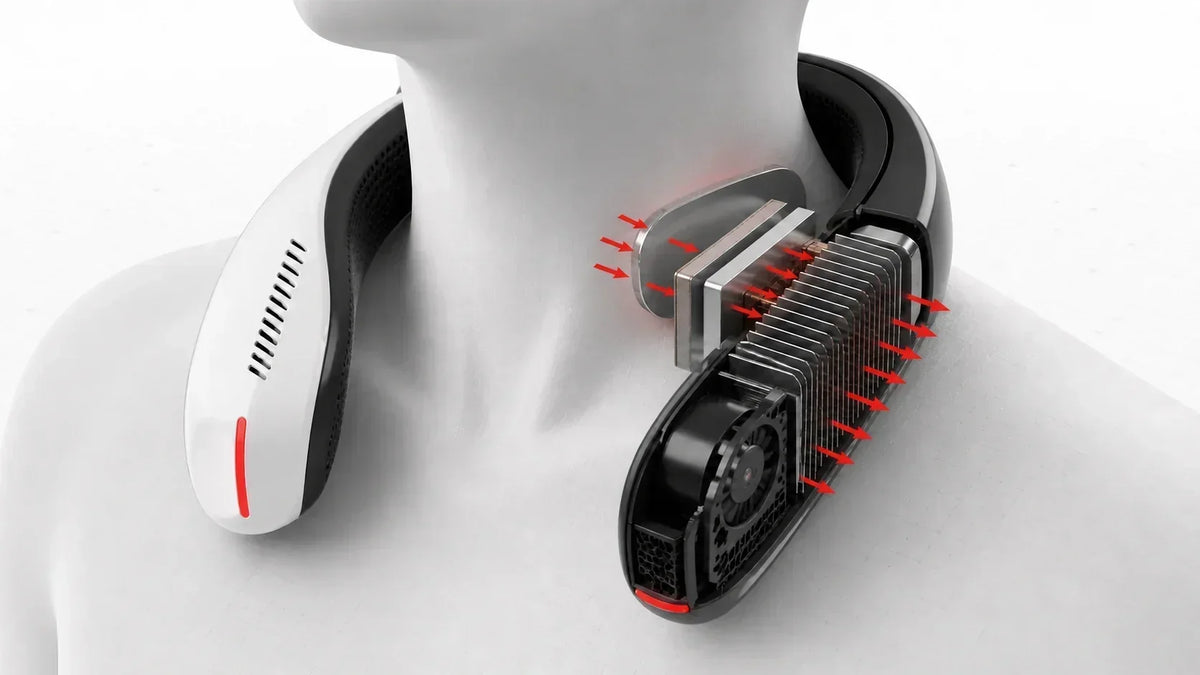

Come funziona un raffreddatore Peltier all'interno di un condizionatore d'aria indossabile
Un condizionatore d'aria termoelettrico pratico indossato al collo è un sistema coordinato piuttosto che un modulo collegato direttamente a una batteria.
| Componente del sistema | Cosa fa | Cosa può andare storto |
|---|---|---|
| Piastra a contatto con la pelle | Raccoglie il calore locale e distribuisce il raffreddamento sull'area di contatto | Contatto incompleto, pressione eccessiva, accumulo di sudore o bordi scomodi |
| Materiale a interfaccia termica | Riduce i micro-spazi d'aria tra superfici solide | Copertura scarsa, invecchiamento, compressione irregolare o spessore eccessivo |
| Modulo TEC | Pompa il calore dal lato freddo al lato caldo | Punto operativo errato, corrente eccessiva, stress termico o ingresso di umidità |
| Diffusore lato caldo e dissipatore | Sposta e distribuisce il calore respinto | Area insufficiente, planarità scarsa, alta resistenza termica o ricircolo del calore |
| Ventola o soffiatore | Porta il calore del lato caldo nell'aria ambiente | Aspirazione bloccata, flusso d'aria debole, rumore irritante o scarico che ritorna verso il collo |
| Sensori di temperatura | Monitorano le condizioni della piastra o del dissipatore | Risposta lenta, posizionamento scarso o controlli che si affidano solo a una temperatura |
| Controllore | Regola la corrente e coordina le modalità | Overshoot, controllo instabile o una modalità elevata che aggiunge potenza senza un raffreddamento utile |
| Batteria ed elettronica di potenza | Forniscono e convertono energia elettrica | Caduta di tensione, perdita di conversione, riscaldamento della batteria o durata breve della modalità massima |
| Alloggiamento e sistema di fissaggio | Tiene le parti termiche contro il corpo separando i percorsi caldi e freddi | Carico non uniforme, pressione sul collo, scarsa ventilazione o calore condotto attraverso il telaio |
Avvio, stato stazionario e movimento
All'avvio, la piastra fredda può scendere rapidamente di temperatura perché la piastra e il modulo non hanno ancora assorbito molto calore dall'utente. Una volta che il dispositivo tocca la pelle, il carico termico aumenta. Anche l'assemblaggio lato caldo si riscalda finché l'apporto di calore e la dissipazione del calore non si avvicinano all'equilibrio.
Questo è il motivo per cui una singola temperatura fotografata secondi dopo l'avvio è una prova incompleta. Un test più utile riporta la curva temporale, le condizioni ambientali, se la piastra era sotto un carico rappresentativo e se il dispositivo è rimasto stabile dopo diversi minuti.
Il movimento cambia di nuovo il sistema. Camminare può aumentare il flusso d'aria esterno attorno al dissipatore, ma capelli, abbigliamento o posizione del corpo possono bloccare intermittente un'aspirazione. La vestibilità può anche spostare la piastra fredda lontano dalla pelle. Un prodotto che sembra robusto su un banco piatto può risultare incoerente se il suo design meccanico non mantiene il contatto su un utente in movimento.
Capacità di raffreddamento, potenza e compromessi sulla batteria
Il raffreddamento termoelettrico è attraente perché è compatto, allo stato solido, controllabile e privo di un circuito a refrigerante in circolazione. Il suo principale vincolo per l'uso indossabile è la relazione tra calore spostato, potenza elettrica e dissipazione del calore sul lato caldo.
Il pompaggio di calore non è lo stesso dell'ingresso elettrico
La capacità di raffreddamento è la velocità con cui il calore viene rimosso dal lato freddo, Qc. L'ingresso elettrico è Pin. Il loro rapporto è il coefficiente di prestazione del raffreddamento:
COP = Qc / Pin
Un COP di 0,5 significherebbe che il modulo pompa 0,5 watt di calore dal lato freddo per ogni watt di ingresso elettrico in quel punto di funzionamento. Il COP cambia con corrente, differenza di temperatura e condizioni del lato caldo; non è un numero universale per tutti i moduli o prodotti Peltier.[4][5]
Per i consumatori, questo porta a una regola semplice: la capacità della batteria da sola non può prevedere le prestazioni di raffreddamento. Due dispositivi con la stessa potenza in wattora possono utilizzare moduli, strategie di controllo, potenza della ventola, aree della piastra fredda e limiti di modalità massima diversi.
Perché la modalità massima può avere rendimenti decrescenti
Aumentare la corrente del TEC può aumentare il pompaggio di calore, ma aumenta anche il riscaldamento Joule e il carico totale sul lato caldo. Se il dissipatore è già vicino al suo limite pratico, un ingresso aggiuntivo può principalmente rendere il lato caldo più caldo piuttosto che offrire un miglioramento uguale sulla pelle.
Un controller ben progettato può quindi utilizzare modalità a stadi, feedback di temperatura o limiti di potenza. Il picco breve più forte non è necessariamente l'impostazione più efficiente o comoda per un lungo tragitto. Confronta temperature della piastra con timestamp, potenza e durata nella stessa modalità invece di confrontare il numero più basso pubblicizzato da un prodotto con la durata in modalità bassa di un altro.
Perché la temperatura ambiente è importante
Il dissipatore di calore sul lato caldo rilascia infine calore nell'aria circostante. In aria più calda, il dissipatore parte da una linea di base più alta e ha meno margine di temperatura prima che le superfici del prodotto diventino scomode o i controlli riducano la potenza. Aria ferma, aspirazioni limitate e ricircolo del calore possono peggiorare la situazione.
L'umidità influisce sul comfort e sulla gestione dell'umidità. Una superficie fredda che opera al di sotto del punto di rugiada locale può raccogliere condensa.[7] Su un dispositivo indossabile, il sudore è un'ulteriore fonte di umidità. Il modulo, le guarnizioni, i sensori, le superfici metalliche e le istruzioni per la pulizia devono quindi essere progettati per l'uso a contatto reale, non solo per il funzionamento in laboratorio a secco.
Perché un indossabile Peltier non può raffreddare un'intera stanza
Un condizionatore d'aria per ambienti rimuove il calore dall'aria interna e lo espelle all'esterno attraverso un sistema di refrigerazione. Un dispositivo Peltier da collo assorbe una piccola quantità di calore in un'area locale a contatto con la pelle e rilascia quel calore, più l'ingresso elettrico, nella stessa stanza circostante.
Dal punto di vista della stanza, l'indossabile è una fonte netta di calore mentre funziona in interni:
Heat released to room = local heat moved from skin + electrical energy consumed
L'utente può sentirsi più fresco perché il calore viene allontanato da un'area sensibile a contatto e perché il dispositivo può anche dirigere l'aria attorno al collo e al viso. La stanza non diventa più fresca. Questa è la distinzione tra comfort termico personale e condizionamento degli spazi.
Lo stesso limite vale per il raffreddamento corporeo. Il raffreddamento cutaneo locale può essere significativo senza dimostrare la rimozione del calore corporeo totale o la protezione dalle malattie da calore. La ricerca termoelettrica indossabile sottoposta a revisione paritaria ha dimostrato il raffreddamento localizzato della superficie cutanea in progetti controllati, identificando anche la resistenza termica della pelle e dell'aria ambiente—e la dissipazione del calore dal lato caldo—come sfide centrali.[6][8]
Tratta un raffreddatore Peltier indossabile come un dispositivo di comfort personale, a meno che un risultato più ampio e specifico non sia stato misurato in condizioni che corrispondono all'uso previsto. Non dovrebbe sostituire l'idratazione, l'ombra, l'acclimatazione, i controlli lavoro-riposo o le linee guida mediche e occupazionali per la sicurezza dal calore.
Come valutare le affermazioni sul raffreddamento Peltier
Le prove più forti collegano la temperatura della piastra alle condizioni ambientali, al carico di contatto, alla potenza e al tempo.
Cerca queste misurazioni
-
Temperatura ambiente e umidità relativa: Un risultato di temperatura senza condizioni di prova è difficile da confrontare.
-
Temperatura della piastra fredda nel tempo: Preferisci una curva dall'avvio al funzionamento stabile piuttosto che una singola lettura minima.
-
Temperatura del lato caldo o dello scarico: Questo mostra se il sistema di dissipazione del calore sta tenendo il passo.
-
Carico di contatto rappresentativo: Una piastra senza carico e una piastra che assorbe calore da un simulatore di pelle o da chi la indossa sono test diversi.
-
Potenza per modalità operativa: Registra tensione, corrente e watt totali del sistema—non solo l'ingresso TEC se ventole ed elettronica usano la stessa batteria.
-
Durata per modalità: Il raffreddamento massimo, la modalità bilanciata e il funzionamento con sola ventola dovrebbero essere riportati separatamente.
-
Area di contatto e vestibilità: Indica le dimensioni della piastra, dove le piastre toccano e se il contatto rimane stabile durante il movimento.
-
Rumore e comfort superficiale: Le prestazioni termiche non sono utili se il rumore della ventola, il peso o le superfici calde rendono il dispositivo poco pratico.
Fai attenzione a queste affermazioni
-
“Raffredda di 20 gradi all'istante” senza definire Fahrenheit o Celsius, la temperatura iniziale, la superficie di prova, il tempo trascorso e le condizioni ambientali;
-
un modulo nudo
ΔTmaxpresentato come il calo previsto sulla pelle umana; -
una temperatura minima della piastra abbinata a una durata misurata in modalità a potenza ridotta;
-
“refrigerazione a semiconduttore” usato per implicare un condizionamento d'aria a livello di stanza; e
-
immagini della termocamera senza emissività costante, impostazioni di temperatura riflessa, distanza e preparazione della superficie.
Una termocamera a infrarossi è utile per mostrare la distribuzione del calore, ma le piastre metalliche lucide possono produrre letture fuorvianti. Un sensore a contatto fissato correttamente alla superficie di prova dovrebbe essere utilizzato per convalidare i valori critici di temperatura.
Un piano di test riproducibile per il raffreddamento Peltier indossabile
Il seguente protocollo trasforma la spiegazione dell'articolo in evidenza che può essere verificata.
Evidenza originale richiesta prima della pubblicazione: Sostituisci questo riquadro con i risultati dei test RANVOO dopo la revisione ingegneristica. Non pubblicare affermazioni numeriche su raffreddamento, potenza o durata fino a quando le condizioni e gli strumenti di seguito non saranno documentati.
Configurazione del test
-
stabilizzare la stanza o la camera e registrare temperatura ambiente, umidità relativa e velocità dell'aria;
-
caricare completamente il dispositivo e documentare lo stato della batteria, il firmware e la modalità operativa;
-
registrare la massa a pronta consegna e le dimensioni di contatto della piastra fredda;
-
misurare la tensione e la corrente di ingresso totali a un intervallo di campionamento definito;
-
fissare sensori a contatto calibrati su ciascuna piastra fredda e sul dissipatore di calore lato caldo;
-
utilizzare un simulatore di pelle riscaldato ripetibile o una configurazione controllata per test di carico comparativi; e
-
documentare lo spazio libero di aspirazione e scarico della ventola.
Sequenza del test
-
Registrare le temperature di base con il dispositivo spento.
-
Eseguire un test di avvio a vuoto per mostrare la velocità con cui la piastra cambia senza che il calore della pelle vi entri.
-
Ripetere con un carico termico controllato e riportare piastra fredda, lato caldo, ambiente e potenza elettrica sulla stessa linea temporale.
-
Testare ciascuna modalità commercializzata separatamente fino a quando le temperature si stabilizzano o la modalità cambia automaticamente.
-
Ripetere il test chiave con una ostruzione parziale realistica per mostrare l'effetto del flusso d'aria compromesso, ma fermarsi prima di superare i limiti operativi del prodotto.
-
Condurre una prova di adattamento utilizzando un protocollo approvato per soggetti umani o comfort del prodotto, riportando stabilità del contatto, pressione, rumore e comfort percepito separatamente dalle prestazioni termiche strumentate.
-
Ripetere le prove e riportare la variazione, non presentare solo la migliore esecuzione.
Domande frequenti
Un raffreddatore Peltier può andare al di sotto della temperatura ambiente?
Sì. Un TEC correttamente alimentato con adeguata dissipazione del calore lato caldo può rendere la sua faccia fredda più fredda dell'ambiente. La temperatura utile sotto carico dipende dal modulo, dalla corrente, dal calore di contatto, dalla temperatura lato caldo e dalla resistenza termica in tutto l'assieme.[1][3][4]
Perché il lato caldo ha bisogno di una ventola?
Il lato caldo deve dissipare il calore pompato dalla piastra fredda più l'ingresso elettrico del TEC. Nella maggior parte delle applicazioni compatte raffreddate ad aria, il flusso d'aria forzato riduce la resistenza termica del dissipatore e aiuta a prevenire che la temperatura lato caldo salga abbastanza da ridurre le prestazioni di raffreddamento.[3]
La corrente inversa può commutare raffreddamento e riscaldamento?
Sì. Invertire la polarità CC inverte la direzione del pompaggio del calore. Un prodotto indossabile finito dovrebbe farlo solo quando il suo hardware, sensori, firmware e limiti di sicurezza sono progettati per il funzionamento bidirezionale; gli utenti non dovrebbero invertire il cablaggio del prodotto da soli.[1][2]
Un raffreddatore Peltier è uguale a un compressore?
No. Un raffreddatore Peltier è una pompa di calore termoelettrica a stato solido senza circuito frigorifero o compressore. È compatto e facile da controllare, ma la sua efficienza di pompaggio del calore e i requisiti del dissipatore di calore differiscono dal raffreddamento a compressione di vapore.[1][2]
Un modulo Peltier più grande raffredda sempre meglio?
No. La dimensione del modulo è solo una variabile. Il dispositivo deve fornire la corrente richiesta, distribuire il calore uniformemente, mantenere il contatto sul lato freddo e smaltire il carico di calore più grande sul lato caldo. Un modulo grande non adatto può sovraccaricare un dissipatore di calore compatto e una batteria.
Perché la piastra sembra meno fredda dopo qualche minuto?
La piastra all'avvio può inizialmente avere poco carico termico. Dopo il contatto, il calore entra dalla pelle mentre l'insieme sul lato caldo si riscalda. I controlli possono anche ridurre la potenza per gestire temperatura, comfort o richiesta della batteria. È necessaria una curva temporale per distinguere l'assestamento normale da uno smaltimento del calore inadeguato.
L'umidità può danneggiare un raffreddatore termoelettrico?
L'umidità può essere una preoccupazione di progettazione quando una superficie fredda scende sotto il punto di rugiada, e i prodotti indossabili incontrano anche sudore. La sigillatura del modulo, il drenaggio, la resistenza alla corrosione e le istruzioni di pulizia dovrebbero essere esaminate come parte del sistema finito.[7]
Il punto fondamentale
Un raffreddatore Peltier non crea freddo dal nulla. Usa elettricità per spostare calore da una piastra a contatto con la pelle a un dissipatore di calore sul lato caldo. Il modulo può essere compatto e reattivo, ma il prodotto indossabile riesce solo quando contatto, flusso d'aria, interfacce termiche, sensori, controlli e capacità della batteria lavorano insieme.
Quando si confrontano condizionatori d'aria indossabili, non fermarsi alla temperatura della piastra più bassa pubblicizzata. Chiedere cosa ha raffreddato il dispositivo, sotto quale carico, per quanto tempo, a quale temperatura ambiente e livello di potenza, e come il lato caldo ha rilasciato il calore. Quelle risposte rivelano più sulla prestazione reale di un massimo del modulo nudo o di una breve dimostrazione senza carico.
Fonti
[8] Hong et al. (2019), "Wearable thermoelectrics for personalized thermoregulation," Science Advances.
